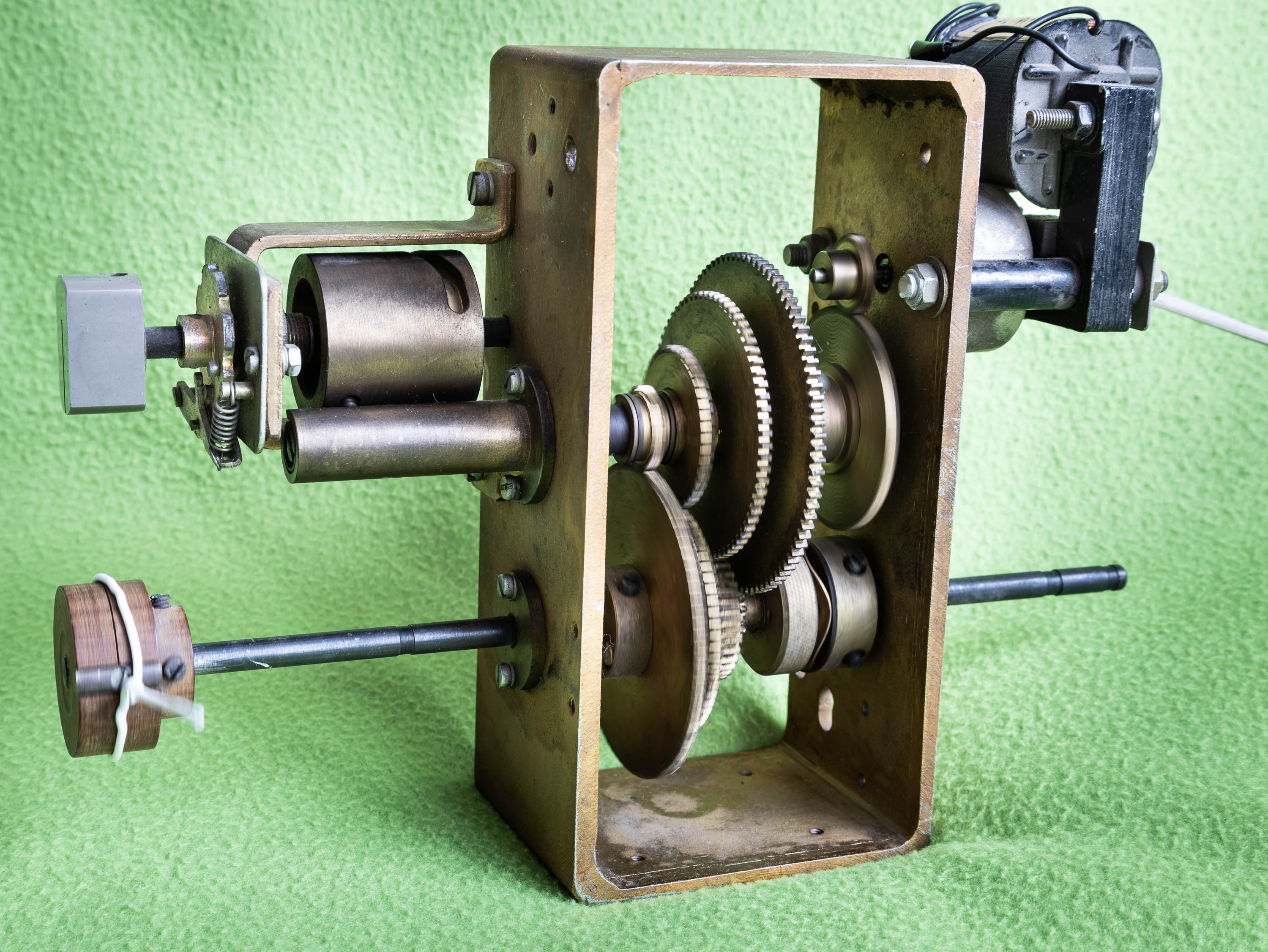

4 biegowy napęd mechanicznego rejestratora

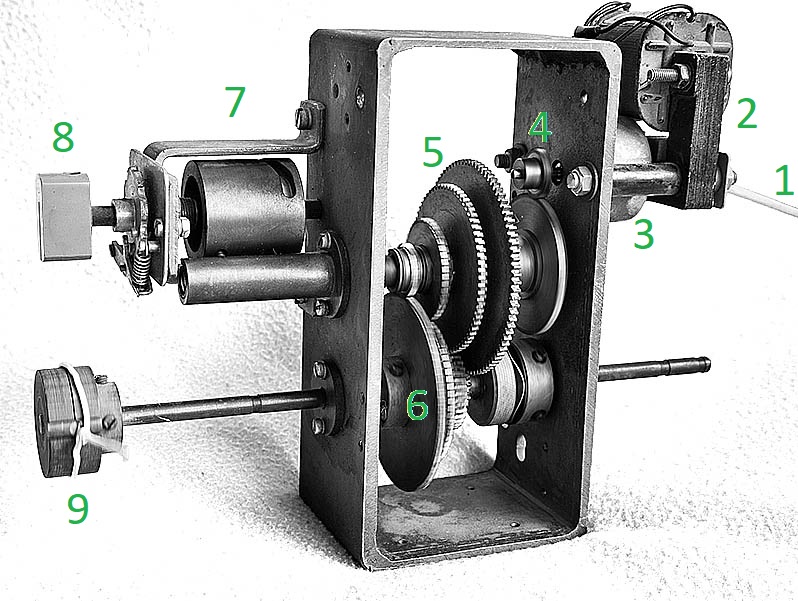

1. Doprowadzenie energii, napięcie 230V 2. Asynchroniczny silnik indukcyjny 3. Zamknięta w puszce przekładnia poważnie redukująca obroty 4. Wyjście z przekładni, oczywiście zębatka, na zdjęciu rozmyta, przekazująca napęd na główną oś przekładni 5. Cztery zębatki łączone z osią w zależności od ustawienia „biegu” 6. Cztery zębatki odbierające napęd. Są one na sztywno połączone ze sobą i z osią. Jednak oś z wyjściem (9) połączona jest przez sprzęgło, które jest po prawej od zębatek, przez pomyłkę nieoznaczone 7. Wałek przesuwający połączenie zębatek 5 z osią 8. Gałka zmiany „biegu”. Ma ona 7 pozycji, gdyż pomiędzy czterema biegami zawsze jest luz 9. Wyjście podłączane do przesuwu papieru rejestratora

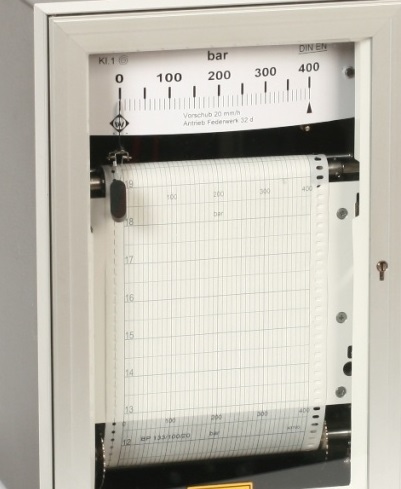

Chodzi o rejestrator tego typu, tylko większy i starszy. Trudno wygooglować. W latach moich studiów (1971-76) w Zakładzie Zastosowań Radioizotopów Instytutu Fizyki Politechniki Śląskiej raczej już wychodziły z użycia.
